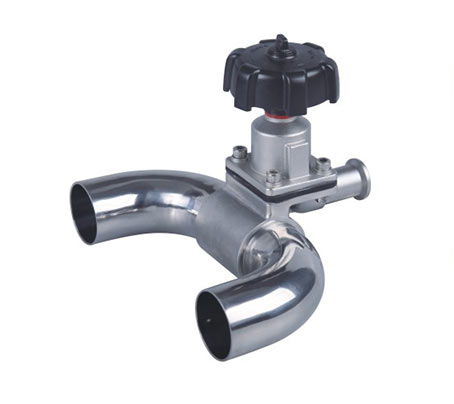

零死角U型彎焊直通無菌隔膜閥
產品介紹：
適用介質：中性液體成氣體，高純.無菌、極性或腐蝕性流體
適用環境：工作壓力：0-10bar 控制壓力：5.5-7bar 工作溫度：-40℃-150C
接口尺寸：主通道(DN15)DN25-DN80
安裝方式：出料口(DN2) DN15-DN50
應用領域 ：廣泛應用于用水點或取樣點。
閥體
閥體設計：直通閥體設計(焊U型彎)設計
閥體材質：316L不銹鋼鑄造本體(ASTM A743 CF3-M)
閥體標示: SUOTE字樣、材質、可回溯爐號
表面處理：內表面機械拋光，Ra< =0.5 um(清凈級SF1)
接口標準ASME BPE, 3A, SMS, DIN
驅動器(手動)
類型:PC-205(ON15). PC-220(DN20-50)
出料口接口：卡式(DUB230-2), 尺寸如下表
| 尺寸表 | DN2（出料口） | |||||
| DN15 | DN20 | DN25 | DN40 | DN50 | ||
| DN1 | DN25 | ◎ | ◎ | ◎ | ||
| DN40 | ◎ | ◎ | ◎ | ◎ | ||
| DN50 | ◎ | ◎ | ◎ | ◎ | ◎ | |
| DN65 | ◎ | ◎ | ◎ | ◎ | ◎ | |
| DN80 | ◎ | ◎ | ◎ | ◎ | ◎ | |
