如何制作工業級大型精油提取器
發布時間：2026-05-11

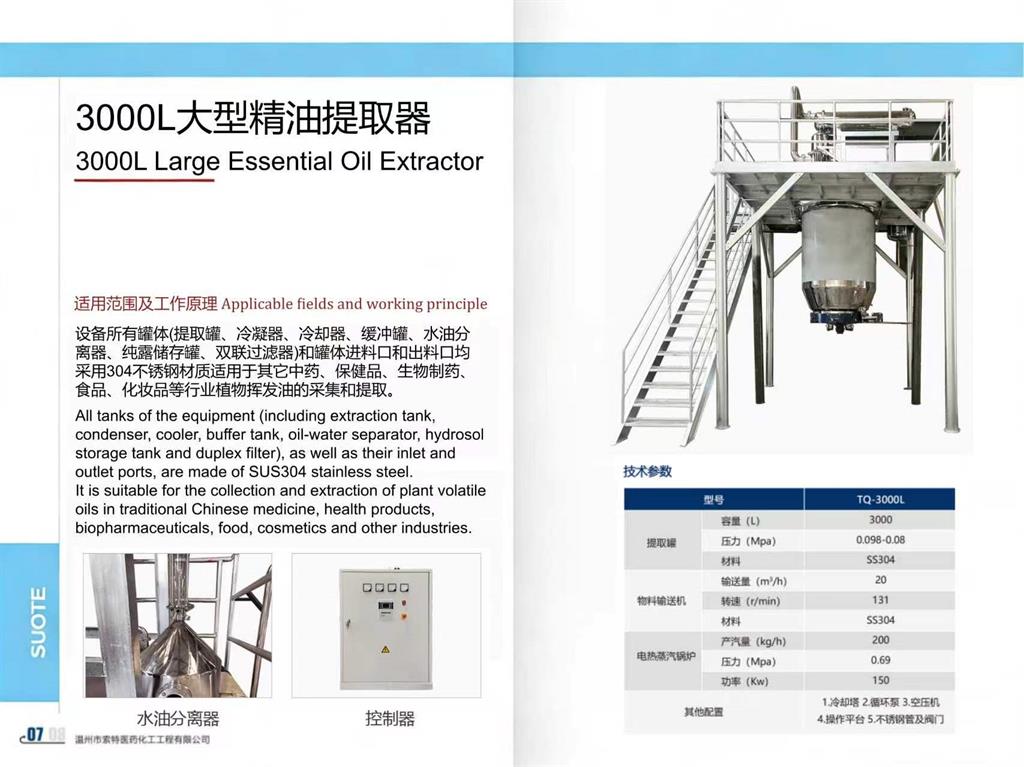

工業大型精油提取器主流為水蒸氣蒸餾成套設備，單罐容積500L–10000L，整機304/316不銹鋼，可連續/批量生產，適配薰衣草、玫瑰、檀香、艾草、桉葉、香茅等規模化提取。下面從核心結構、制作材料、加工工藝、組裝、控制系統、輔助系統完整說明。
一、整機核心結構
1. 蒸餾提取罐
• 容積：500L/1000L/2000L/5000L/7000L/10000L
• 材質：304/316L食品級不銹鋼，罐內鏡面拋光Ra≤0.8μm，無衛生死角，符合GMP標準
• 結構：立式圓柱形，夾套加熱層（通蒸汽/導熱油）；頂部快開人孔進料；底部帶自動排渣口；內置蒸汽分布板+物料吊籃（裝花草/木片，蒸汽均勻穿透）；配溫度、壓力、液位傳感器、防爆視鏡
• 加熱方式：工業鍋爐飽和蒸汽（0.1–0.3MPa，100–130℃，首選）、導熱油、電加熱
• 耐壓：常壓–0.3MPa，可選真空蒸餾（-0.08MPa，低溫保護熱敏精油）
2. 除霧器
安裝在蒸餾罐頂部，去除蒸汽中植物粉塵、大分子雜質，防止精油渾濁，提升純度。
3. 冷凝器（冷凝系統，核心換熱部件）
工業用列管式/盤管式冷凝器，換熱面積按罐容積匹配（如7000L罐配40–60㎡換熱面積）
• 內部通高溫油氣，外部通工業循環冷卻水（20–30℃）
• 作用：油氣快速冷卻成油水混合液，避免精油高溫分解、揮發損失
4. 油水分離器（
多級重力式油水分離器（工業標配），帶玻璃視鏡、溢流口、排水口
• 原理：精油密度＜水，自動上浮分層；下層純露排出回收，上層精油自動溢流收集
• 精度：分離效率≥99%；大型設備可加裝離心分離器，提升分離速度
5. 純露/精油收集罐
不銹鋼儲罐，分別儲存精油、純露（花水），純露可二次蒸餾提油。
6. 操作平臺+機架
不銹鋼支架、爬梯、護欄，適配大型罐體高空操作。
二、全套制作材料清單
1. 主體板材：304/316L不銹鋼板（δ4–10mm）
2. 換熱部件：無縫不銹鋼管、列管、盤管
3. 密封件：食品級硅膠墊圈、氟橡膠密封
4. 閥門：氣動/電動球閥、止回閥、排氣閥、排污閥
5. 儀表：溫度傳感器、壓力表、液位計、流量表
6. 管路：304不銹鋼無縫管、法蘭、彎頭
7. 控制系統：PLC觸摸屏、變頻器、接觸器、報警模塊
8. 輔助：循環水泵、冷卻塔、蒸汽發生器、真空泵（可選）
三、加工制作步驟
1. 罐體加工
1. 鋼板卷圓、焊接，內外焊縫拋光打磨，保證密封耐壓
2. 焊接蒸汽夾套，做水壓試壓（0.4–0.6MPa保壓30min，無滲漏）
3. 開孔：進料口、排渣口、蒸汽口、油氣出口、測溫口、排污口
4. 內部安裝：蒸汽分布器、物料吊籃、攪拌槳（可選，打散原料）
2. 冷凝器加工
列管焊接組裝，做水壓+氣密性測試，確保無漏水漏氣。
3. 油水分離器制作
多層腔體結構，精準設計溢流高度，適配精油密度，保證自動分層收集。
4. 管路與閥門安裝
按工藝走向布管，焊接/法蘭連接，安裝各類閥門、儀表，做整體氣密性測試。
5. 電氣自控系統組裝
PLC觸摸屏控制柜，實現自動控溫、控壓、蒸汽流量、蒸餾計時、冷卻水量全程自動化；帶超溫、超壓、缺水、過載報警、斷電保護，支持配方存儲、遠程監控。
6. 整體組裝調試
罐體、冷凝器、分離器、儲罐、機架整體拼裝，通水、通蒸汽試運行，調試蒸餾時間、溫度、冷卻參數，穩定出油后出廠。
四、完整工作流程
1. 原料預處理：花草/木段切段/粉碎，裝入蒸餾罐吊籃
2. 加熱蒸餾：夾套通蒸汽加熱，產生水蒸氣穿透原料，帶出精油，形成油氣混合蒸汽
3. 除霧：去除雜質粉塵
4. 冷凝：油氣進入冷凝器，冷卻為油水混合液
5. 油水分離：混合液進入分離器，精油上浮收集，下層純露回收
6. 排渣：蒸餾結束，底部自動排出殘渣，清洗罐體，進入下一批次生產
五、可選升級配置
1. 真空蒸餾：低溫（60–80℃）提取，保護玫瑰、茉莉等熱敏精油香氣
2. 雙冷凝系統：一級預冷+二級深度冷凝，出油率提升20%+
3. 連續式生產線：上料→蒸餾→排渣自動化，24h連續生產
4. 超臨界CO₂萃取：高端沉香、檀香精油專用，無高溫、純度極高
六、關鍵工藝參數
• 蒸餾溫度：95–120℃（常壓）；60–85℃（真空）
• 蒸汽壓力：0.1–0.2MPa
• 冷卻水溫：≤30℃
• 蒸餾時長：2–6h/批（按原料調整）
• 出油率：薰衣草0.8–1.5%、玫瑰0.03–0.05%、桉葉1.5-2.5
